Kaartlagen¶

Algemeen¶

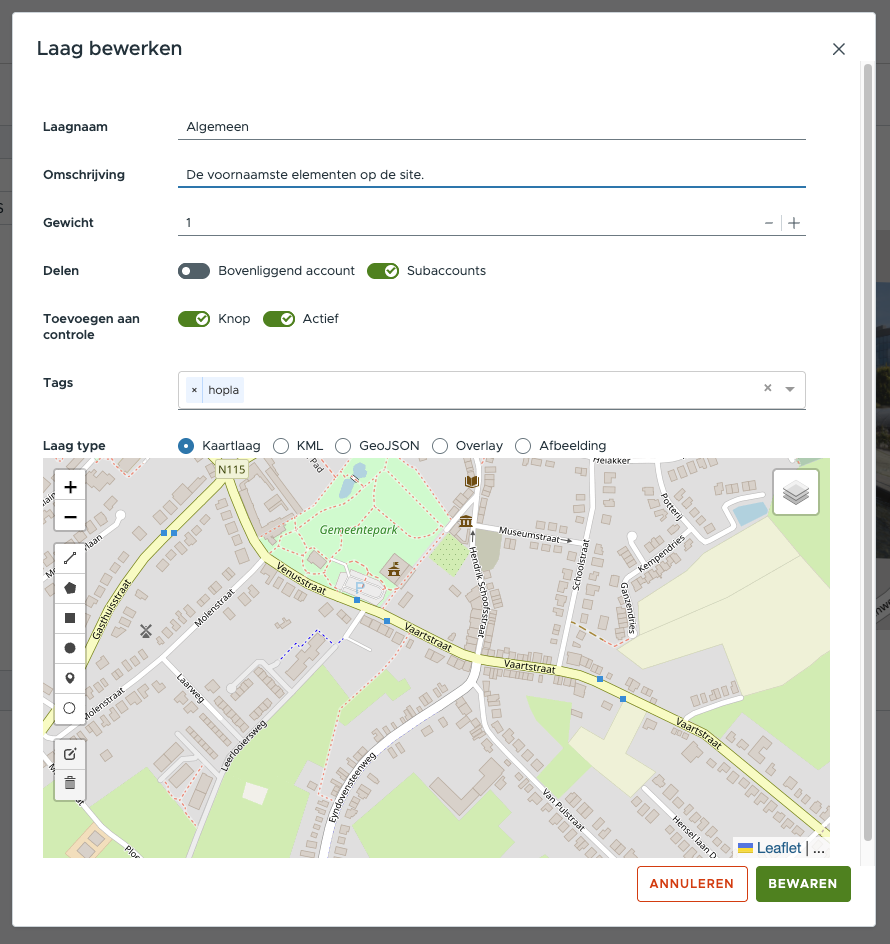

Algemeen

De basis gegevens zijn voor alle kaartlagen hetzelfde.

Eigenschappen¶

Laagnaam: Naam voor de kaartlaag (zichtbaar in het laag-menu op de kaart)
Omschrijving: Omschrijving van de gegevens op de kaart
Gewicht: De sortering in het menu
Delen:
- Bovenliggend account: Het hoofdaccount heeft ook toegang tot de kaartlaag
- Subaccounts: De onderliggende accounts kunnen de kaartlaag ook bekijken
Toevoegen aan controle:
- Knop: De kaartlaag is zichtbaar in het laag menu
- Actief: De kaartlaag is al zichtbaar bij het openen van de kaart, geen selectie is nodig.
Tags: Verschillende tags die gebruikt kunnen worden om te zoeken.

Kaartlaag¶

De meest generieke kaartlaag beschikbaar binnen de applicatie. Met deze kaartlaag kunnen de verschillende elementen zelf getekend worden op een kaart. Deze gegevens worden dan getoont waar de kaart beschikbaar is.

Eigenschappen¶

Beschikbaar elementen: * Lijn * Polygon (een veelhoek) * Vierhoek * Cirkel ( met variable diameter steeds volgens de juiste verhouding) * Cirkel-marker ( steeds even groot niet volgens de verhouding van de kaart) * Marker (een pin)

KML¶

Keyhole Markup Language, ook wel afgekort als KML, is een op XML gebaseerde standaardopmaaktaal voor geografische data. Het wordt met name gebruikt voor het programma Google Earth. Maar ook Google Maps en Marble zijn in staat om KML-bestanden weer te geven.

Het KML-bestand beschrijft een aantal kenmerken (locaties (placemarks), beelden/figuren (images), 3D-modellen, tekstuele beschrijvingen) die weergegeven worden in bv. Google Earth en Google Maps. KML en GML hebben een gemeenschappelijke grammaticale vorm.

 <?xml version="1.0" encoding="UTF-8"?>
 <kml xmlns="http://earth.google.com/kml/2.0">
 <Placemark>
   <description>New York City</description>
   <name>New York City</name>
   <Point>
     <coordinates>-74.006393,40.714172,0</coordinates>
   </Point>
 </Placemark>
 </kml>

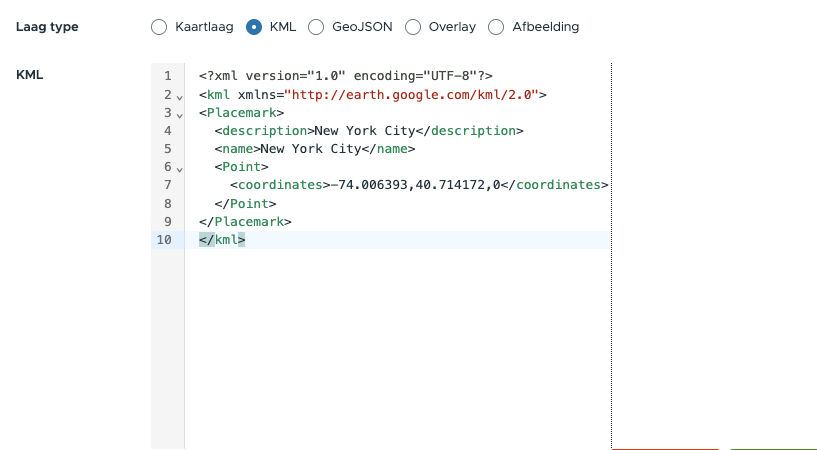

Afbeeldingslaag

Eigenschappen¶

KML: De mogelijkheid om KML rechtstreek in te voeren. Meestal zal hier de XML komen vanuit een google earth export.

GeoJSON¶

GeoJSON is een formaat voor het vastleggen van geografische kenmerken samen met andere (niet ruimtelijke) data door middel van JavaScript Object Notatie. De kenmerken zijn punten (adressen en locaties), lijnen (straten, snelwegen, grenzen), veelhoeken (landen, provincies, gemeenten), en meervoudig samengestelde verzamelingen daarvan. GeoJSON-kenmerken hoeven niet per se fysiek bestaande zaken weer te geven.

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "geometry": {
        "type": "Point",
        "coordinates": [102.0, 0.6]
      },
      "properties": {
        "prop0": "value0"
      }
    },
    {
      "type": "Feature",
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [102.0, 0.0], [103.0, 1.0], [104.0, 0.0], [105.0, 1.0]
        ]
      },
      "properties": {
        "prop1": 0.0,
        "prop0": "value0"
      }
    },
    {
      "type": "Feature",
      "geometry": {
        "type": "Polygon",
        "coordinates": [
          [
            [100.0, 0.0], [101.0, 0.0], [101.0, 1.0], [100.0, 1.0],
            [100.0, 0.0]
          ]
        ]
      },
      "properties": {
        "prop1": {
          "this": "that"
        },
        "prop0": "value0"
      }
    }
  ]
}

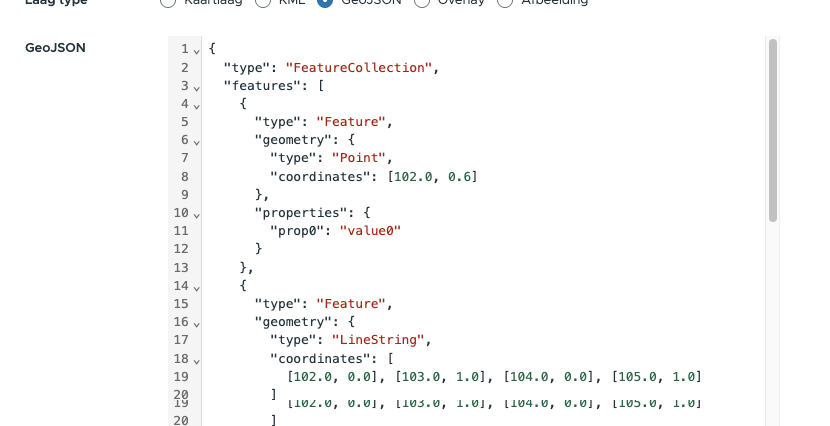

Afbeeldingslaag

Eigenschappen¶

GeoJSON: De mogelijkheid om GeoJSON rechtstreeks in te voeren. Dit is een veelgebruikt export formaat voor veel GIS applicaties.

Overlay¶

Bij een overlay wordt de informatie opgehaald vanaf een ander HTTP(S) locatie. De gegevens kunnen in verschillende formaten worden ingelezen.

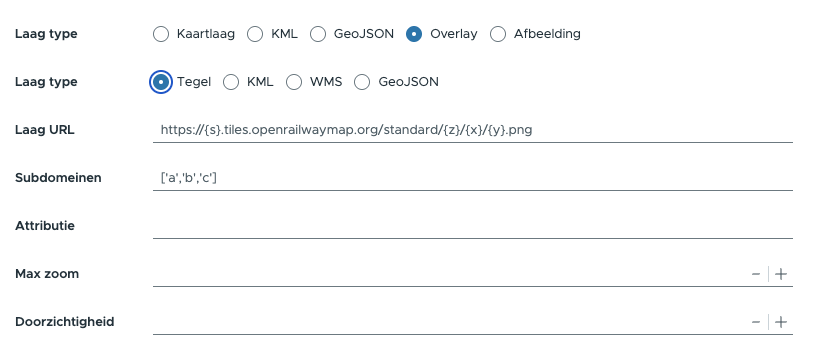

Afbeeldingslaag

Eigenschappen¶

Laag type:
- Tegel:
  - URL: De locatie van de tilelayer
  - Subdomeinen: Sommige URL's hebben verschillende subdomeinen om het verkeer vanop veel locaties te verdelen.
  - Attributie: Veel tegellagen vragen om vermelding te maken van waar de gegevens komen.
  - Maximum zoom: Tegellagen kunnen zelf hun zoom level bepalen, om te zorgen dat er niet te veel of weinin ingezoomd kan worden.
  - Doorzichtigheid: Bepaal of de laag gedeeltelijk doorzichtig mag zijn (tussen 0 en 1)
- KML: URL van een KML bestand
- GeoJSON: URL van GeoJSON bestand
- WMS: Een Web Map Service (WMS) publiceert "kaarten" (dit betekent: een visuele voorstelling van de georuimtelijke data, niet de data zelf) op het wereldwijde web. WMS biedt een manier om gelijktijdig een visueel overzicht te krijgen van complexe en gedistribueerde geografische kaarten, over het internet.
  - URL: De locatie van de WMS service
  - Kaartlagen: WMS werkt met tags waaropde gegevens worden getoond
  - Formaat: WMS kan verschillende formaten van kaarten delen.
  - Attributie: Veel WMS vragen om vermelding te maken van waar de gegevens komen.
  - Maximum zoom: WMS kunnen zelf hun zoom level bepalen, om te zorgen dat er niet te veel of weinin ingezoomd kan worden.
  - Doorzichtigheid: Bepaal of de laag gedeeltelijk doorzichtig mag zijn (tussen 0 en 1)

Afbeelding¶

De mogelijkheid om een afbeelding op de kaart te plaatsen. Dit kan interessant zijn om bepaalde grondplannen of luchtfoto's te gebruiken.

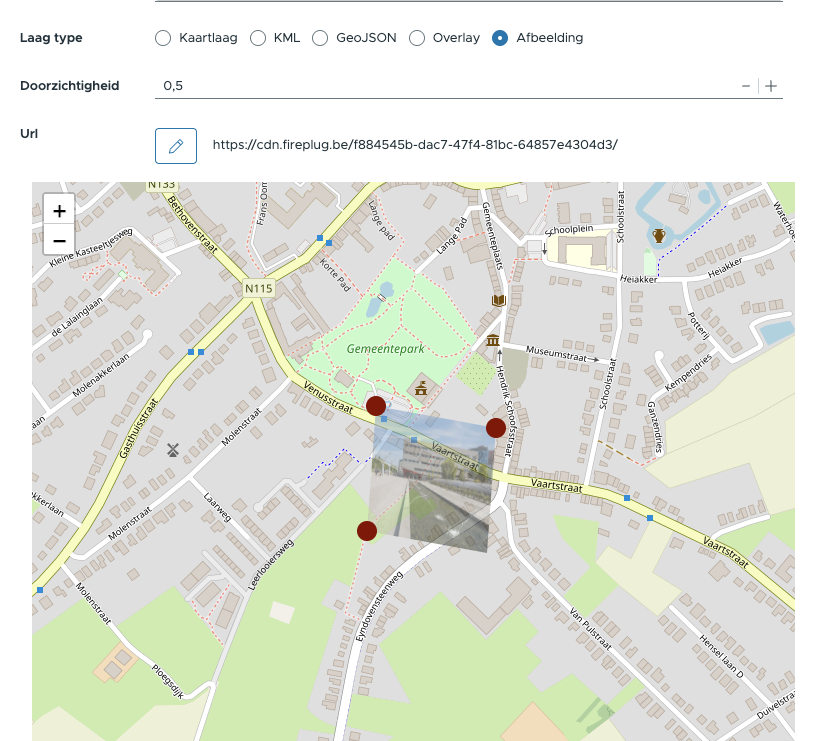

Afbeeldingslaag

Eigenschappen¶

Bestand: Bestand moet van het type "PNG" zijn.
Doorzichtigheid: Een getal tussen 0 en 1 om de doorzichtheid van de afbeelding in te stellen.
3 sleeppunten: Aan de hand van 3 punten kan u de afbeelding uittrekken over de kaart om deze te laten aansluiten
